はぎれのよい操作感

ショートストローク， 高荷重形（2.7±0.7N）で，はぎれの良い操作感を備えています。（一般形は1.8±0.5N）

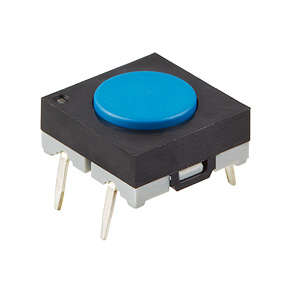

省スペース化に徹したPC基板用（PC/PC-H端子形）

PC端子形2.54mmピッチのPC基板用で、スイッチ本体10mm角、基板上の最大高さ11.2mm（Kタイプ）と、14.7mm（Aタイプ）のコンパクト設計で、連続取付けが可能です。
PC-H端子形2.54mmピッチのPC基板用で，スイッチ本体の奥行き6.54mm，高さ11.4mm（Fタイプ）と，省スペース化に徹したコンパクト設計です。

ICと同じ端子形状

端子形状をICと同様「ハ」の字形にし，PC基板へ取付けた時の浮き上がりがなく，仮固定ができ，はんだ付け作業が容易です。

丸洗い洗浄が可能

スイッチ接点部が密閉されているため、フラックス等の浸入がなく、丸洗い洗浄が可能です。また防水性、防塵性に優れ、高接触信頼性を保ちます。

共通仕様-一般形スイッチ

電流容量	50mA 24V DC
接触抵抗	50mΩ以下（20mV 10mAにて）
絶縁抵抗	DC 250V 500MΩ以上
耐電圧	AC 250V 1分間以上
機械的開閉耐久性	5,000,000回以上
電気的開閉耐久性	5,000,000回以上
使用温度範囲	−25～＋70℃
ストローク（P.T）	0.25＋0.1 −0.15 mm
操作力	1.8±0.5N
バウンス	0.1msec以下（通常手動操作による）

共通仕様-高荷重形スイッチ

電流容量	3VA MAX. DC （適用電圧範囲 0.1V～24V、適用電流範囲 10mA～125mA）
接触抵抗	50mΩ以下（20mV 10mAにて）
絶縁抵抗	DC 250V 500MΩ以上
耐電圧	AC 250V 1分間以上
機械的開閉耐久性	1,000,000回以上
電気的開閉耐久性	1,000,000回以上
使用温度範囲	−25～＋70℃
ストローク（P.T）	0.3＋0.1 −0.15 mm
操作力	2.7±0.7N
バウンス	0.1msec以下（通常手動操作による）
